带电缆的指纹开关
产品概述：
通过指纹验证，确认您对机器、车辆和房间等的访问权限。是一种简单、可靠和有效的解决方案
产品特性：
● 共有两种类型的产品 :
双稳态的指纹开关XB5S1B,具有两个稳定的状态
单稳态指纹开关XB5S2B,实现脉冲控制功能
● 指纹开关的使用者有两类 :
管理员,可以对指纹的注册和删除进行管理
操作员,在注册之后,可以将指纹开关当作控制元件使用。
● 指纹开关为一体式结构,通过塑料螺母进行固定,不需要任何工具,安装孔的直径为22mm,工作电压为直流24V。
接线通过指纹开关自带的2米电缆或M12的连接器实现。
指纹开关可以安装在平坦的水平或垂直表面
保护罩是可选件,用来保护指纹开关的工作表面。该保护罩通过不干胶固定在指纹开关上。
● 质保期 : 18个月
产品详情
| 主要信息 | |
| 产品类型 | 生物识别开关 |
| 应用领域 | 工业机器 |
| 物料输送 | |
| 产品短名 | XB5S |
| 边框材料 | Dark grey plastic |
| 安装直径 | 22 mm |
| 输出类型 | PNP |
| 每件单独销售数量 | 1 |
| IP 保护等级 | IP20 符合 EN/IEC 60529 (后面) |
| "IP65" 符合 EN/IEC 60529 (前面板) | |
| 操作员类型 | 锁定 |
| 操作头位置信息 | 2位 |
| 操纵杆外形 | 指纹阅读机 |
| 接线能力 | 1 预置线缆, 3 x 0.34 mm² |
| 内存使用 | 100个用户，每个用户最多注册2个指纹 |
| 补充信息 | |
| 机柜材料 | 聚酰胺PA66 |
| 电缆绝缘材料 | PvR |
| 操作位置 | 水平位置 |
| 平面安装 | |
| 垂直表面安装 | |
| 模块功能 | 双稳态 |
| 净重 | 0.17 kg |
| 标识 | CE |
| 本地信号指示 | 1 个LED (绿色) for 输出状态指示灯: |
| 1 个LED (橙色) for 管理员注册模式: | |
| 1 个LED (橙色) for 操纵器注册模式: | |
| 1 个LED (红色) for 错误: | |
| 1 个LED (红色) for 复位: | |
| 短路保护 | 250 mA 外部熔断器 类型 gG |
| 额定电源电压 [Us] | 24 V 直流 |
| 电气连接 | 自由线端 和 3 线 的 2 m |
| 电源电压范围 | 20…30 V 直流 |
| 保护类型 | 短路 |
| 反极性 | |
| 过载保护 | |
| 最大开关电流 | 200 mA |
| 残压 [Ures] | 1 V 闭合状态 |
| 电流消耗 | <= 70 mA 无负荷 |
| 一次延迟 | 3 s 每多一个注册用户 +0.5 ms |
| Maximum delay recovery | 1.5 s |
| Maximum delay response | 1.5 s |
| 环境 | |
| 产品系列 | Harmony XB5S |
| 贮存环境温度 | -25…70 °C |
| 运行温度 | -5…50 °C |
| NEMA防护等级 | NEMA 12 |
| 符合标准 | IEC 61000-6-4 |
| IEC 61000-6-2 | |
| 产品认证 | UL |
| CSA | |
| 抗振动 | +/- 3 mm (f= 5…9 Hz) 符合 IEC 60068-2-6 |
| 1 gn (f= 9…500 Hz) 符合 IEC 60068-2-6 | |
| 抗冲击 | 50 gn 11 ms 符合 IEC 60068-2-27 |

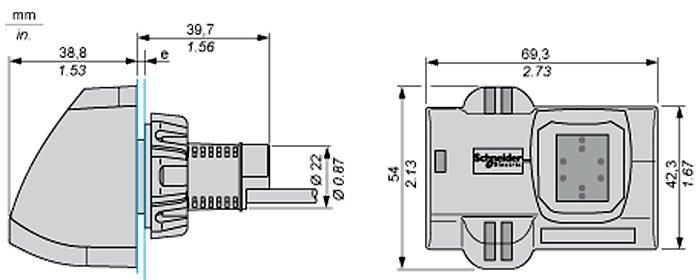

尺寸图：
e：1 至 6 毫米/0.04 至 0.24 英寸

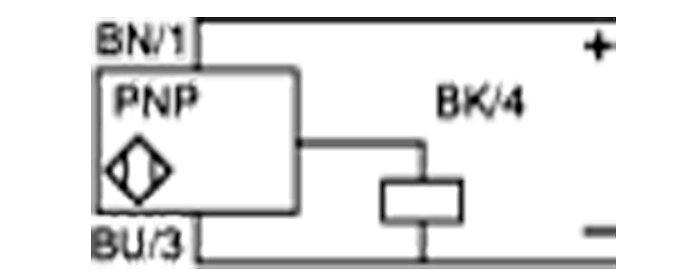

接线：
BU：蓝色
BN：棕色
BK：黑色
