variable speed drive ATV310L - 0.75kW - 380..460V - 3 phases

产品概述：

Altivar 310L变频器，采用高集成度设计、其即插即用的设计理念可帮助用户节省现场布线成本及工程交付时间，其集成化的功能及宏配置特别适用于物料搬运领域中的分布式应用场合，特别是输送机和分拣机

产品特性：

量身定制：
• 集成负荷开关、钥匙开关、I/O的一体化变频器
• 高防护等级(IP54，无需盘柜)
• 高性价比

简单易用：
• 易于接线及维护
• 节省现场工时
• 易于安装

可靠性高：
• 使用可靠的AS-i总线网络
• 设备间故障互不影响
• 抗干扰

产品详情

主要信息
产品系列	Easy Altivar 310L
产品类型	变频器
应用领域	简易机械
组装方式	带散热片
产品短名	ATV310L
电网相数	3 相
额定电源电压 [Us]	380...460 V - 15...10 %
电动机功率 (kW)	0.75 kW
补充信息
产品应用场景	异步电机
每套数量	"一套 1 只"
EMC 滤波器	无EMC 滤波器
供电频率	50...60 Hz - 5...5 %
通讯端口协议	AS-Interface
端口类型	M12 (前面板) 适用 AS-Interface
物理接口	AS-Interface 适用 AS-Interface
传输帧	AS-Interface 适用 AS-Interface
传输率	自动检测适用 AS-Interface
线路电流	3.5 A 在…上 380 V
线路电流	3.1 A 在…上 460 V
视在功率	2.5 kVA
预期线路Isc	5 kA
连续输出电流	2.3 A
最大瞬变电流	3.5 A
变频器输出频率	0.1…400 Hz
额定开关频率	4 kHz

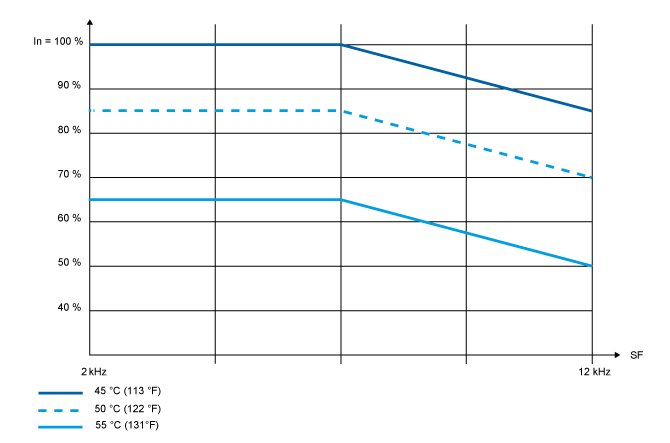

开关频率	2...12 kHz 可调有
瞬时过转矩	170…200 %
制动力矩	高达150%的额定电动机的扭矩带有高惯量制动电阻器
制动力矩	达到70%的电机转矩不带制动电阻器
异步电机控制配置文件	电压/频率比，2点
	无传感器磁链矢量控制标准
	电压/频率比
电机滑差补偿	可调
电机滑差补偿	出厂预置
输出电压	380...460 V
模拟量输入数量	0
离散量输入数量	4
模拟量输出数量	0
离散量输出数量	2
加速和减速倾斜	S
	线性范围为0 - 999.9S
	U
制动至停止	采用直流注入
保护类型	线路电源过压
	总线供电欠压
	输出相线和接地之间的过流
	过热保护
	电机各相线之间短路
	防止三相输入相损失
	电机热保护通过驱动连续计算I²T
频率分辨率	显示单元: 0.1 Hz
标识	CE

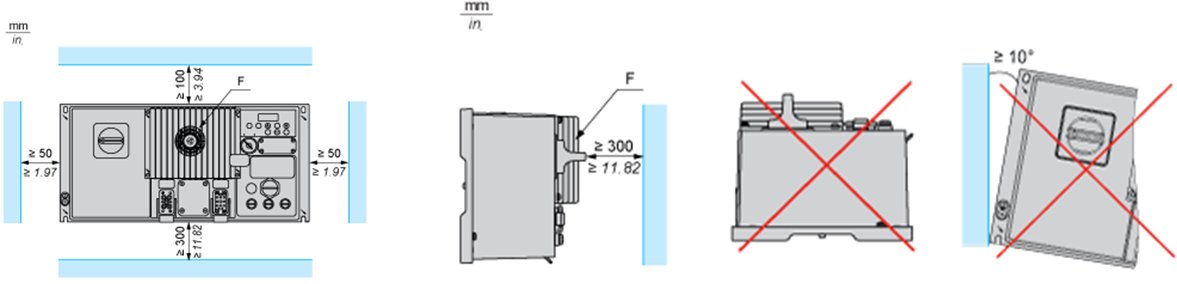

操作位置	垂直方向 +/- 10°

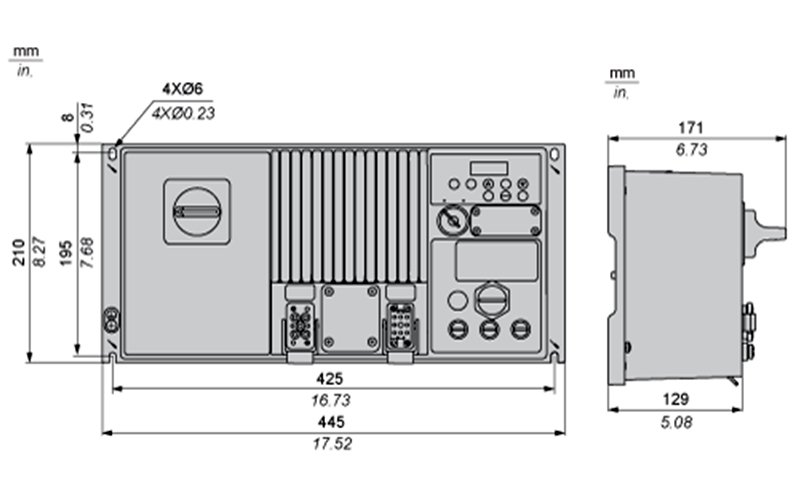

高度	210 mm
宽度	445 mm
深度	171 mm
净重	6.9 kg
环境
符合标准	EN 55011 A 类第 1 组
	EN 61800-3 环境 1 级别 C2
	EN 61800-3 环境 2 级别 C2
	EN/IEC 61800-3
	EN/IEC 61800-5-1
产品认证	CE
IP 保护等级	IP54 符合 EN/IEC 61800-5-1
污染等级	2 符合 EN/IEC 61800-5-1
抗冲击	15 gn 适用 11 ms 符合 EN/IEC 60068-2-27
工作海拔	1000...3000 m 电流降额 1%/100m
	1000...2000 m 电流降额 1%/100m
	<= 1000 m 无
