变频器 ATV212 - 15kW - 20hp - 480V - 3ph - EMC - IP21
产品概述：
Altivar 212变频器是一款智能、低谐波、高性能的适用于泵、风机和压缩机的HVAC专用变频器
产品特性：
● 暖通空调专用：专注于楼宇管理系统(BMS)。
● 用户友好：易于设置、调试和诊断的工具。
● 经济：内置功能和节能。
● 保护与效率：集成的EMC滤波器和抗谐波技术，BMS专用功能。
产品详情
| 主要信息 | |
| 产品短名 | ATV212 |
| 产品应用场景 | 异步电机 |
| 电网相数 | 3 相 |
| 电动机功率 (kW) | 15 kW |
| 电机功率 | 20 hp |
| 电源电压范围 | 323…528 V |
| 供电频率 | 50...60 Hz - 5...5 % |
| 线路电流 | 22.8 A 在…上 480 V |
| 28.5 A 在…上 380 V | |
| 产品系列 | Altivar 212 |
| 产品类型 | 变频器 |
| 应用领域 | HVAC中的泵和风机 |
| 通讯端口协议 | BACnet |
| 串口Modbus | |
| METASYS N2 | |
| APOGEE FLN | |
| LonWorks | |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| EMC 滤波器 | C2类EMC滤波器 |
| IP防护等级 | IP21 |
| 补充信息 | |
| 视在功率 | 23.2 kVA 在…上 380 V |
| 连续输出电流 | 30.5 A 在…上 380 V |
| 30.5 A 在…上 460 V | |
| 最大瞬变电流 | 33.6 A 适用 60 s |
| 变频器输出频率 | 0.5…200 Hz |
| 速度范围 | 1…10 |
| 速度精度 | +/- 10 % 标称滑距 0.2 Tn 至 Tn |
| 本地信号指示 | 1 个LED (红色) for 带电的直流母线: |
| 输出电压 | <= 电源电压 |
| 隔离 | 主电源和控制电源之间的电气隔离 |
| 电缆类型 | 不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 90 °C / XLPE/EPR |
| 不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 70 °C / PVC | |
| 带有UL 1类套件: 3 线UL 508 电缆 在…上 40 °C, 铜 75 °C / PVC | |
| 电气连接 | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: 端子 2.5 mm² / AWG 14 |
| L1/R, L2/S, L3/T: 端子 25 mm² / AWG 3 | |
| 紧固扭矩 | 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| 4.5 N.m, 40 lb.内部 (L1/R, L2/S, L3/T) | |
| 电源 | 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 A, 保护类型: 过载和短路保护 |
| 内部电源: 24 V 直流 (21…27 V), <200 A, 保护类型: 过载和短路保护 | |
| 采样期间 | 2 ms +/- 0.5 ms F 离散 |
| 2 ms +/- 0.5 ms R 离散 | |
| 2 ms +/- 0.5 ms RES 离散 | |
| 3.5 ms +/- 0.5 ms VIA 模拟 | |
| 22 ms +/- 0.5 ms VIB 模拟 | |
| 响应时间 | FM 2 ms, 公差 +/- 0.5 ms 适用 模拟 输出 |
| FLA, FLC 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出 | |
| FLB, FLC 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出 | |
| RY, RC 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出 | |
| 精度 | +/- 0.6 % (VIA) 用于60 °C的温度变动 |
| +/- 0.6 % (VIB) 用于60 °C的温度变动 | |
| +/- 1 % (FM) 用于60 °C的温度变动 | |
| 线性度误差 | VIA: 最大值 +/- 0.15 % 适用 输入 |
| VIB: 最大值 +/- 0.15 % 适用 输入 | |
| FM: +/- 0.2 % 适用 输出 | |
| 模拟量输出 型号 | FM 可通过开关配置的电压 0...10 V DC, 阻抗: 7620 Ω, 分辨率 10 bits |
| FM 可通过开关配置的电流 0...20 mA, 阻抗: 970 Ω, 分辨率 10 bits | |
| 输出型式 | 可配置的继电器逻辑: (FLA, FLC) NO - 100000 次 |
| 可配置的继电器逻辑: (FLB, FLC) NC - 100000 次 | |
| 可配置的继电器逻辑: (RY, RC) NO - 100000 次 | |
| 最小开关电流 [Imin] | 3 mA 在…上 24 V 直流 适用 可配置的继电器逻辑 |
| 最大开关电流 | 5 A 在…上 250 V AC 在…上 阻性（负载） 负载 - cos phi = 1 - L/R = 0 ms (FL, R) |
| 5 A 在…上 30 V 直流 在…上 阻性（负载） 负载 - cos phi = 1 - L/R = 0 ms (FL, R) | |
| 2 A 在…上 250 V AC 在…上 感性负载 负载 - cos phi = 0.4 - L/R = 7 ms (FL, R) | |
| 2 A 在…上 30 V 直流 在…上 感性负载 负载 - cos phi = 0.4 - L/R = 7 ms (FL, R) | |
| 数字量输入类型 | F 可编程 24 V 直流, 有 1 级 PLC, 阻抗: 4700 Ω |
| R 可编程 24 V 直流, 有 1 级 PLC, 阻抗: 4700 Ω | |
| RES 可编程 24 V 直流, 有 1 级 PLC, 阻抗: 4700 Ω | |
| 离散量输入逻辑 | 正逻辑(源) (F, R, RES), <= 5 V (状态 0), >= 11 V (状态 1) |
| 负逻辑 (漏) (F, R, RES), >= 16 V (状态 0), <= 10 V (状态 1) | |
| 绝缘性能 | 3535 V DC 接地和电源接线端之间 |
| 5092 V DC 控制和电源接线端之间 | |
| 绝缘电阻 | >= 1 mΩ 1 分钟 500 V 直流 |
| 频率分辨率 | 显示单元: 0.1 Hz |
| 模拟量输入: 0.024/50 Hz | |
| 通讯服务 | “超时”设置范围为0.1s至100 s |
| 读设备标识 (43) | |
| 监控可禁止 | |
| 写单寄存器（06） | |
| 写多寄存器 （16）最多 2 字 | |
| 读保持寄存器 (03) ，最多2个字 | |
| 选项卡 | 通信卡 适用 LonWorks |
| 功耗W | 625 W |
| 气流 | 206 m3/h |
| 功能性 | 中间 |
| 特定应用 | HVAC |
| Variable speed drive application selection | 建筑-HVAC 压缩机涡旋 |
| 建筑-HVAC 风机 | |
| 建筑-HVAC 泵 | |
| Motor power range AC-3 | 15…25 kW 在…上 380…440 V 3 相 |
| 15…25 kW 在…上 480…500 V 3 相 | |
| 马达启动器类型 | 变频器 |
| 离散量输出数量 | 2 |
| 模拟量输入数量 | 2 |
| 模拟量输入类型 | VIA 可通过开关配置的电压: 0...10 V 直流 24 V 最大, 阻抗: 30000 Ω, 分辨率 10 位 |
| VIB 可配置的电压: 0...10 V 直流 24 V 最大, 阻抗: 30000 Ω, 分辨率 10 位 | |
| VIB 可配置的PTC 热探头: 0...6 探头, 阻抗: 1500 Ω | |
| VIA 可通过开关配置的电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 10 位 | |
| 模拟量输出数量 | 1 |
| 物理接口 | 2线制RS485 |
| 连接器类型 | 1开放式 |
| 1 RJ45 | |
| 传输速率 | 9600 bps 或 19200 bps |
| 传输帧 | RTU |
| 地址数 | 1…247 |
| 数据格式 | 8 位，奇偶或无奇偶校验，1个停止位 |
| 极化方式 | 无阻抗 |
| 异步电机控制配置文件 | 无传感器磁链矢量控制标准 |
| 电压/频率比，2点 | |
| 电压/频率比、自动IR补偿（U／f +自动Uo） | |
| 电压/频率比 | |
| 电压/频率比，5点 | |
| 扭矩精度 | +/- 15 % |
| 瞬时过转矩 | 120 % 标称电机转矩 +/- 10 % 适用 60 s |
| 加速和减速倾斜 | 线性斜坡，可分别进行调节，调节范围为从0.01 至 3200 s |
| 负载自动进行 | |
| 电机滑差补偿 | 自动 无论负载情况 |
| 不可用电压/频率比的电机控制 | |
| 可调 | |
| 开关频率 | 6...16 kHz 可调 |
| 12...16 kHz 有 | |
| 额定开关频率 | 12 kHz |
| 制动至停止 | 采用直流注入 |
| 电网频率 | 47.5...63 Hz |
| 预期线路Isc | 22 kA |
| 保护类型 | 过热保护: 驱动 |
| 耗散功率: 驱动 | |
| 电机各相线之间短路: 驱动 | |
| 输入断相: 驱动 | |
| 输出相线和接地之间的过流: 驱动 | |
| 直流总线过压: 驱动 | |
| 控制电路上制动: 驱动 | |
| 防止超出限制速度: 驱动 | |
| 总线供电过压和欠压: 驱动 | |
| 总线供电欠压: 驱动 | |
| 防止输入相位丢失: 驱动 | |
| 热保护: 马达 | |
| 电机断相: 马达 | |
| PTC探头: 马达 | |
| 宽度 | 245 mm |
| 高度 | 330 mm |
| 深度 | 190 mm |
| 净重 | 11.65 kg |
| 环境 | |
| 污染等级 | 2 符合 IEC 61800-5-1 |
| IP 保护等级 | IP20 在上方部件 封盖上不带盲板 符合 EN/IEC 61800-5-1 |
| IP20 在上方部件 封盖上不带盲板 符合 EN/IEC 60529 | |
| IP21 符合 EN/IEC 61800-5-1 | |
| IP21 符合 EN/IEC 60529 | |
| IP41 在上方部件 符合 EN/IEC 61800-5-1 | |
| IP41 在上方部件 符合 EN/IEC 60529 | |
| 抗振动 | 1.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6 |
| 1 gn (f= 13…200 Hz) 符合 EN/IEC 60068-2-8 | |
| 抗冲击 | 15 gn 适用 11 ms 符合 IEC 60068-2-27 |
| 环境特征 | 级别3C1 符合 IEC 60721-3-3 |
| 类3C2 符合 IEC 60721-3-3 | |
| 噪音等级 | 54 dB 符合 86/188/EEC |
| 工作海拔 | 1000...3000 m 限于2000m,‘拐角接地’的电网 电流降额 1%/100m |
| <= 1000 m 无 | |
| 相对湿度 | 5…95 % 无凝结 符合 IEC 60068-2-3 |
| 5…95 % 无滴水 符合 IEC 60068-2-3 | |
| 环境温度 | -10…40 °C (无) |
| 40…50 °C (有) | |
| 操作位置 | 垂直方向 +/- 10° |
| 产品认证 | CSA |
| UL | |
| C-Tick | |
| NOM 117 | |
| 标识 | CE |
| 符合标准 | IEC 61800-3 安全级别 C2 |
| EN 61800-3 级别 C3 | |
| IEC 61800-3 安全级别 C3 | |
| IEC 61800-5-1 | |
| EN 61800-3 环境 2 级别 C2 | |
| EN 55011 A 类第 1 组 | |
| IEC 61800-3 环境 2 安全级别 C2 | |
| EN 61800-3 环境 2 级别 C2 | |
| IEC 61800-3 环境 1 安全级别 C2 | |
| IEC 61800-3 环境 1 安全级别 C3 | |
| EN 61800-5-1 | |
| UL 类型 1 | |
| IEC 61800-3 环境 2 安全级别 C3 | |
| EN 61800-3 级别 C2 | |
| EN 61800-3 环境 1 级别 C3 | |
| IEC 61800-3 | |
| EN 61800-3 环境 1 级别 C2 | |
| EN 61800-3 环境 2 级别 C3 | |
| IEC 61800-3 环境 1 安全级别 C1 | |
| EN 61800-3 | |
| IEC 61800-3 环境 2 安全级别 C1 | |
| EN 61800-3 环境 1 级别 C1 | |
| 组装方式 | 带散热片 |
| 电磁兼容性 | 静电放电抗干扰 级别 3 符合 IEC 61000-4-2 |
| 射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3 | |
| 抗快速瞬变 级别 4 符合 IEC 61000-4-4 | |
| 1.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5 | |
| 抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6 | |
| 电压下降与断路抑制测试 符合 IEC 61000-4-11 | |
| 调节回路 | PI监控 |
| 贮存环境温度 | -25…70 °C |

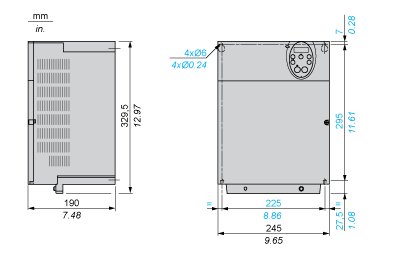

尺寸图：

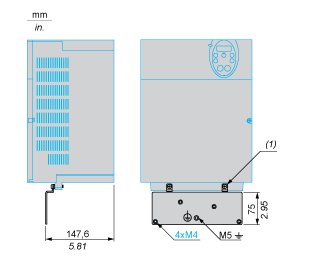

EMC 安装板（随附于驱动器）
2 个 M5 螺钉

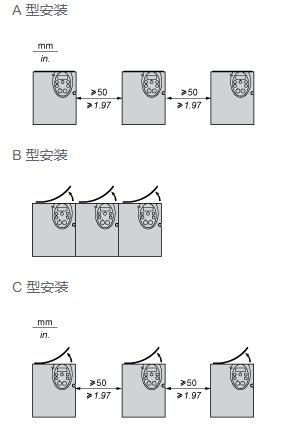

安装和间隙：
安装建议
间隙：
根据驱动器的既定使用条件，其在安装时要采取特定防范措施，并使用相应的附件。
立式安装：
请勿将其靠近发热元件。
留出足够的自由空间，确保空气能够从设备底部循环到顶部以进行冷却。
安装类型
移除驱动器顶部的保护堵盖后，驱动器防护等级变为 IP21。保护堵盖可因驱动器型号而异，具体请参见背面。
针对安装在机箱中的特殊建议
如要确保驱动器的良好通风，应：
1.安装通风栅
2.检查通风是否充足，如果不充足，则便安装带过滤器的强制通风装置，任何通风孔和/或风扇的风速均不得低于驱动器风扇的风速（请参阅相关特性）。
3.使用防护等级为 UL 12/IP54 的专用过滤器。
4.移除驱动器顶部的堵盖。
密封式金属机箱（防护等级为 IP54）
在某些环境条件（如多尘、腐蚀性气体、存在冷凝和水滴风险的高湿环境、液体飞溅等）下，驱动器必须安装在防尘防潮的金属机箱中。这样，驱动器就能够在内部温度高达 50°C 的机箱中使用。

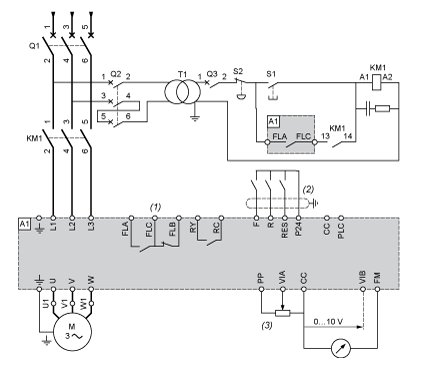

接线：
3 相电源
A1：
ATV 212 驱动器
KM1：接触器
Q1：断路器
Q2：额定规格为 T1 标称初级电流的两倍的 GV2 L
Q3：GB2CB05
S1/S2：XB4 B 或 XB5 A 按钮
T1：100 VA 变压器 220 V 次级装置
(1)故障继电器触点，用于远程指示驱动器状态
(2)逻辑输入的公共端连接取决于 SW 开关 (Source, PLC, Sink)) 的位置。
(3)参考电位计 SZ1RV1202
注意： 所有端子都位于驱动器底部。在位于驱动器旁边或者连接在同一电路上的所有感性电路（如继电器、触点、电磁阀、荧光灯等）上安装干扰抑制器。

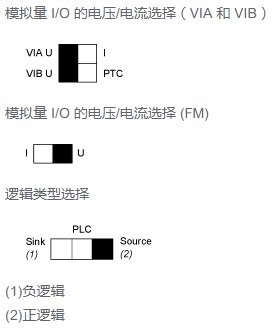

开关（出厂设置）

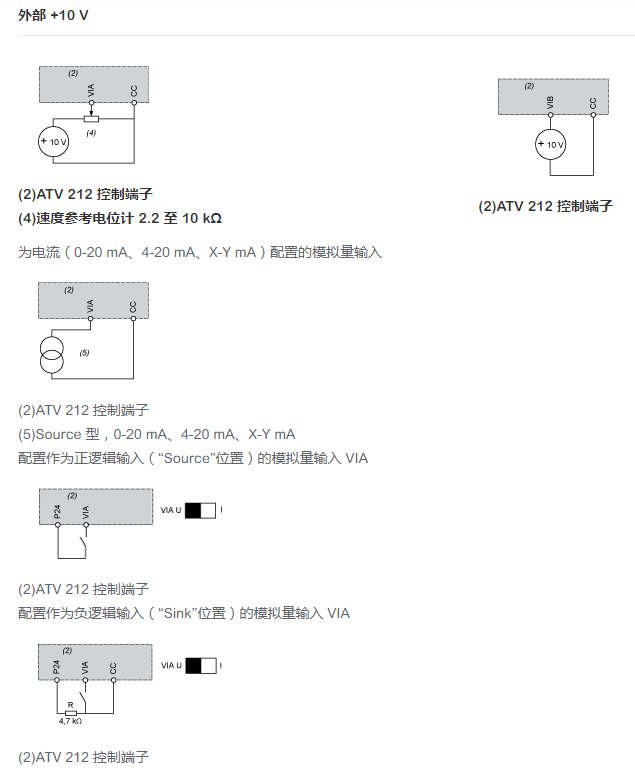

其他可能的接线图

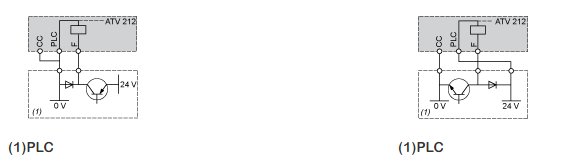

带 PLC 晶体管输出的“PLC”位置

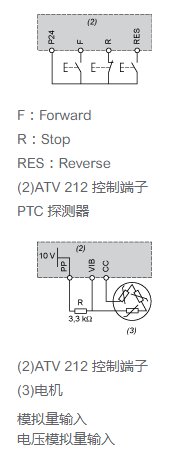

2 线控制
3 线控制

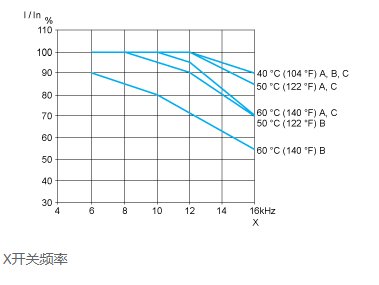

性能曲线：
驱动器标称电流 (In) 的降额曲线取决于温度、开关频率和安装方式（A、B 或 C）。
对于中间温度（如 45°C），介于 2 个曲线之间。
