Keypad-touchscreen panel color - 320 x 240 pixels QVGA- 5.7" - TFT LCD
产品概述：
为挑战恶劣环境极限而生无可比拟的灵活性易于维护诊断致力于挑战恶劣环境易于替换升级
产品特性：
● 配置低功耗、寿命长的LED背光灯，
● 工作环境温度最高可达55℃，安全可靠，减低维护风险，节约时间
● 设备配置SD卡槽，无需使用电脑升级应用程序
● 易于更换的可移动电池
● 安装简易，弹簧夹免费安装
● Vijeo™ Air/Air+ 程序远程诊断维护
产品详情
| 主要信息 | |
| 产品系列 | Harmony GK |
| 产品类型 | Touchscreen panel with keypad |
| 显示颜色 | 65536 颜色 |
| 显示器尺寸 | 5.7 英寸 |
| 供电电源 | 外部（源） |
| 操作系统 | Harmony |
| 处理器名称 | CPU RISC |
| 补充信息 | |
| 显示类型 | 背光彩色TFT LCD |
| 显示器分辨率 | 320 x 240 pixels QVGA |
| 触摸感应区 | 1024 x 1024 |
| 触摸屏 | 模拟量 |
| 背光寿命 | 50000 小时 |
| 亮度 | 16 级通过触摸屏 |
| 字符字体 | 韩国 |
| 繁体中文 | |
| ASCII 语言（使用欧洲字符） | |
| 日本 (ANK, Kanji) | |
| 简体中文 | |
| 额定电源电压 [Us] | 24 V 直流 |
| 电源电压范围 | 19.2…28.8 V |
| 瞬间峰值电流 | 30 A |
| 功耗 W | 7.7 W |
| 动态功能键符号数 | 14 带LED |
| 静态功能键数量 | 10 带 LED 与标签 |
| SERVICE 钥匙数量 | 8 |
| 字母数字键数量 | 12 |
| 本地信号指示 | 1 个LED (绿色或橙色) for 正常操作或背光故障: |
| 页数 | 受内置存储容量的限制 |
| 软件类型 | 配置软件 |
| 软件授权 | Vijeo Designer |
| 处理器频率 | 333 MHz |
| 内存说明 | 512 Kb SRAM 数据的备份 和 锂电池 备份 |
| 128 MB 闪存EPROM 内存应用 | |
| 可下载协议 | Telemecanique Modicon FIPWAY |
| Telemecanique Modicon Modbus Plus | |
| Telemecanique Modicon Modbus TCP | |
| Telemecanique Modicon Modbus | |
| Mitsubishi Melsec 第三方协议 | |
| Omron Sysmac 第三方协议 | |
| Rockwell Automation Allen-Bradley 第三方协议 | |
| Siemens Simatic 第三方协议 | |
| Telemecanique Modicon Uni-TE | |
| 实时时钟 | 内置 |
| 存储器类型 | 最大到32GB SD卡 RAM |
| 最大到32GB SDHC 卡 RAM | |
| 集成连接类型 | <= 187.5 kbit/s RJ45, RS485 COM2 串行链接 适用 西门子MPI (187.5 kbits/s) |
| USB 2.0 A型 主（站） 端口 适用 Modicon M340接线端端口通信 | |
| <= 115.2 kbits/s 针型SUB-D 9, RS232C COM1 串行链接 | |
| 可拆卸螺旋接线端子 电源 | |
| RJ45 Ethernet TCP/IP | |
| USB 2.0 mini B型 | |
| 以太网端口 | 10BASE-T/100BASE-TX |
| 安装类型 | 底板安装 |
| 固定模式 | 10弹簧夹 |
| 正面材质 | 铝合金 |
| 机柜材料 | PPT |
| 标识 | CE |
| 宽度 | 220.3 mm |
| 高度 | 265 mm |
| 深度 | 70 mm |
| 断流器尺寸 | 209 (+/- 0.4) x 243 (+/- 0.4) mm |
| 净重 | 1.8 kg |
| 环境 | |
| 抗瞬时断电 | 5 ms |
| 符合标准 | UL 61010-2-201 |
| EN 61000-6-2 | |
| EN 61131-2 | |
| ANSI/ISA 12.12.01 | |
| CSA C22.2 No 213 | |
| EN 61000-6-4 | |
| 产品认证 | UL, 1 类 2 部 T5 |
| KC | |
| CSA, 1 类 2 部 T5 | |
| CSA, 1 类 2 部 T4A | |
| EAC | |
| RCM | |
| cULus | |
| UL, 1 类 2 部 T4A | |
| UKCA | |
| 运行温度 | 0…55 °C |
| 贮存环境温度 | -20…60 °C |
| 相对湿度 | 10…90 % 无凝结 |
| 工作海拔 | < 2000 m |
| IP 保护等级 | IP20 符合 screwed (后板) |
| "IP65" 符合 screwed (前面板) | |
| NEMA防护等级 | NEMA 4X 前面板 (室内使用) |
| 抗冲击 | 15 gn 适用 11 ms 符合 IEC 60068-2-27 |
| 抗振动 | 1 gn (f = 9…150 Hz) 符合 IEC 60068-2-6 |
| 3.5 mm (f = 5…9 Hz) 符合 IEC 60068-2-6 | |
| 电磁兼容性 | 静电放电抗扰 - 测试等级: 4 kV3级 符合 IEC 61000-4-2 |
| 抗辐射磁场 - 测试等级: 10 V/m 符合 IEC 61000-4-3 | |
| 抗快速瞬变 - 测试等级: 2 kV3级 符合 IEC 61000-4-4 | |
尺寸图：

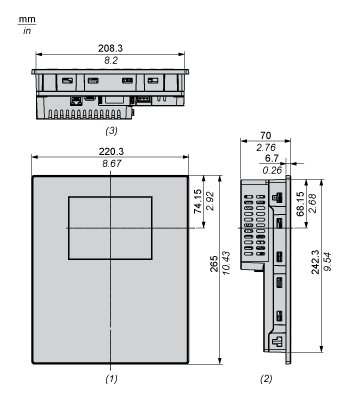

外部尺寸
(1)前部
(2)左侧
(3)底部

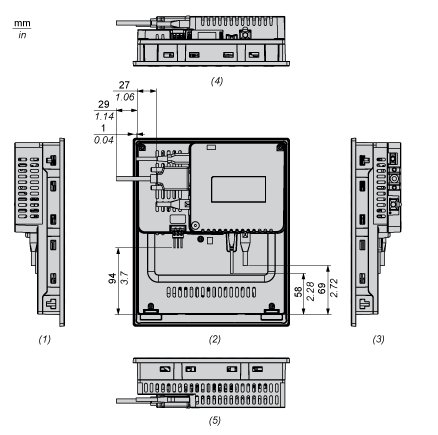

带电缆的尺寸
(1)右侧
(2)前部
(3)左侧
(4)底部
(5)顶部

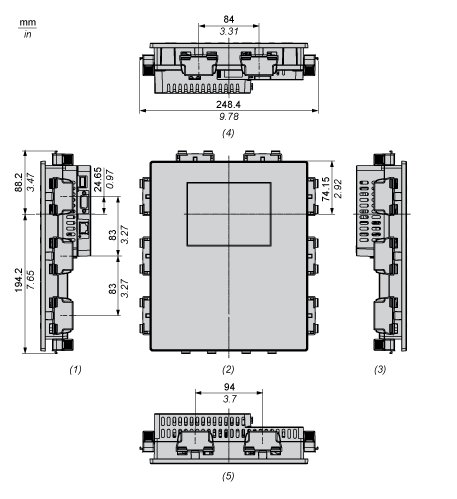

带弹簧夹的尺寸
(1)右侧
(2)前部
(3)左侧
(4)底部
(5)顶部
