safety module, Harmony XPSU, Cat 1, potential free 2 NC, NO NC, 2 PNP, 24V AC or DC, spring
产品概述：
Preventa XPS Universal安全继电器是轻松管理单一安全功能的优选，通常在由简单到中等复杂性的机器中使用
产品特性：
● 高效
通过简单的点对点连接，可以将40多条不同的诊断信息传送至PLC。
● 提升生产率
通过选定一种应用功能的安全模块，可以获得任何有关状态，测试机器间隔或诊断的信息。
● 合规性
得益于施耐德电气的安全产品，使机器的合规性和认证更快，更容易。
● 机器生命周期
通过风险评估、验证、文档管理、操作和后期维护解决方案提供机器全生命周期支持。
产品详情
| 主要信息 | |
| 产品系列 | Harmony Safety Automation |
| 产品类型 | 安全模块 |
| 安全模块名称 | XPSUAB |
| 安全模块应用 | 用于双手控制站的电子监控 |
| 安全转换触点的应用 | |
| For emergency stop, guard and light curtain monitoring | |
| Monitoring antivalent contacts | |
| 模块功能 | 紧急停机监控， 1 通道接线 |
| Guard monitoring 1-channel wiring | |
| Monitoring 1 PNP sensor | |
| 监控两端控制站IIIA类 | |
| 磁开关监控 | |
| 光幕监控 | |
| RFID switch | |
| 监控电敏保护设备 (ESPE) | |
| 接近传感器的监控 | |
| 安全等级 | 可以达到 PL d/ 1类 符合 ISO 13849-1 |
| 可达到SILCL 1 符合 IEC 62061 | |
| Can reach SIL 1 符合 IEC 61508 | |
| 安全可靠的数据 | MTTFd >= 30 years 符合 ISO 13849-1 |
| Dcavg < 60 % 符合 ISO 13849-1 | |
| PFHd = 1177E-09 1/h 符合 ISO 13849-1 | |
| HFT = 0 符合 IEC 62061 | |
| PFHd = 1177E-09 1/h 符合 IEC 62061 | |
| SFF > 60% 符合 IEC 62061 | |
| HFT=0 符合 IEC 61508-1 | |
| PFHd = 1177E-09 1/h 符合 IEC 61508-1 | |
| SFF > 60% 符合 IEC 61508-1 | |
| Type = B 符合 IEC 61508-1 | |
| 电气回路类型 | NC pair |
| PNP pair | |
| Antivalent pair | |
| OSSD pair | |
| 接线能力 | 弹簧固定端子排, 0.2...2.5 mm² 硬或软 |
| 弹簧固定端子排, 0.25...2.5 mm² 带线箍的软线 单导线 | |
| 弹簧固定端子排, 0.2...1.5 mm² 硬或软 双导线 | |
| 弹簧固定端子排, 2 x 0.25...1 mm² 带线箍的软线 without cable end, with bezel | |
| 弹簧固定端子排, 2 x 0.5...1.5 mm² 带线箍的软线 带电缆端，带框 | |
| 额定电源电压 [Us] | 24 V 交流 - 15...10 % |
| 24 V 直流 - 20...20 % | |
| 补充信息 | |
| 两输入间同步时间 | 0.5 s |
| 2.2 s | |
| 启动类型 | Automatic/manual/monitored |
| 功耗 [W] | 1.5 W 24 V DC |
| 功耗 VA | 3.5 VA 24 V AC 50/60 Hz |
| 输入保护类型 | 内部，电子 |
| safety outputs | 1NO/NC |
| safety inputs | 1 safety input 24 V 直流 5 mA |
| maximum wire resistance | 500 Ω |
| 输入兼容 | Normally closed circuit 符合 ISO 14119 |
| XC 限位开关 符合 ISO 14119 | |
| 机械触点 符合 ISO 14119 | |
| Normally closed circuit 符合 ISO 13850 | |
| Antivalent pair 符合 ISO 14119 | |
| OSSD pair 符合 IEC 61496-1-2 | |
| 双手控制台 符合 EN 574/ISO 13851-III A | |
| 3 线接近传感器 PNP | |
| 额定工作电流 [Ie] | 5 A AC-1 for normally open relay contact |
| 3 A AC-15 for normally open relay contact | |
| 5 A DC-1 for normally open relay contact | |
| 3 A DC-13 for normally open relay contact | |
| 3 A AC-1 for normally closed relay contact | |
| 1 A AC-15 for normally closed relay contact | |
| 2 A DC-1 for normally closed relay contact | |
| 1 A DC-13 for normally closed relay contact | |
| Control Outputs | 2 ON/OFF 可配置 pulsed output |
| 输入/输出类型 | Semiconductor pulsed diagnostic output 24 V 直流, 20 mA Z1, not safety-related |
| 约定发热电流 [Ith] | 3 A |
| 与继电器配合使用的熔丝 | 6 A gG 适用 继电器输出 符合 IEC 60947-1 |
| 最小输出电流 | 10 mA 适用 继电器输出 |
| 最小输出电压 | 15 V 适用 继电器输出 |
| Maximum response time on input open | 20 ms |
| 额定绝缘电压 [Ui] | 250 V （污染等级 2) 符合 EN/IEC 60947-1 |
| 额定冲击耐受电压 [Uimp] | 4 kV 过电压种类 II 符合 EN/IEC 60947-1 |
| 本地信号指示 | LED指示灯 (绿色) for 通电: |
| LED指示灯 (红色) for 错误: | |
| LED指示灯 (黄色) for 起动: | |
| LED指示灯 (黄色) for safety status: | |
| LED指示灯 (黄色) for safety input S12: | |
| LED指示灯 (黄色) for safety input S13: | |
| 安装方式 | 35 mm DIN 导轨 |
| 深度 | 120 mm |
| 运行温度 | -25…55 °C |
| 高度 | 100 mm |
| 宽度 | 22.5 mm |
| 净重 | 0.200 kg |
| 环境 | |
| 标准 | IEC 60947-5-1 |
| IEC 61508-1 functional safety standard | |
| IEC 61508-2 functional safety standard | |
| IEC 61508-3 functional safety standard | |
| IEC 61508-4 functional safety standard | |
| IEC 61508-5 functional safety standard | |
| IEC 61508-6 functional safety standard | |
| IEC 61508-7 functional safety standard | |
| ISO 13849-1 functional safety standard | |
| IEC 62061 functional safety standard | |
| 产品认证 | TÜV |
| cULus | |
| IP 保护等级 | IP20 (螺钉端子) 符合 EN/IEC 60529 |
| IP40 (外壳) 符合 EN/IEC 60529 | |
| IP54 (mounting area) 符合 EN/IEC 60529 | |
| 相对湿度 | 5…95 % 非凝结 |

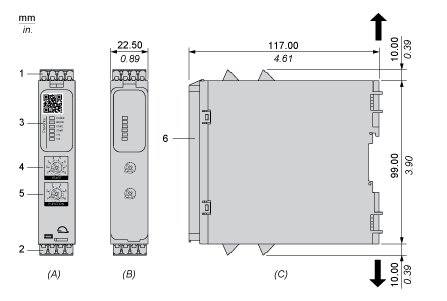

尺寸图：
(A)：产品图
(B)：卡簧端子
(C)：侧视图
(1)：可插拔端子块（顶部）
(2)：可插拔端子块（底部）
(3)：LED 指示灯
(4)：启动功能选择器
(5)：功能选择器
(6)：可密封的透明护盖
