EasyPact TVS 3极接触器, 额定工作电流: 120A (AC3), 主触点: 3NO, 控制线圈: 220VAC, 50Hz
产品概述：
120到 630A国产优化型电动机控制与保护产品
产品特性：
接触器系列
• 电流范围 : 6A-630A(AC-3@380V)
• 功率范围 : 2.2kW－335kW(AC-3@380V)
• 操作线圈 : AC 24V-380V
• 工作温度 : -20°C to +70°C
• 产品认证 : CCC,RoHS,REACH
热继电器系列
• 电流范围 : 0.1A-630A（配合接触器适用）
• CT+小热继设计
• 脱扣等级 : 10A
• 温度补偿 : -20°C to +60°C
• 缺相保护 : 两相1.3Ir,另一相为0
产品详情
| 主要信息 | |
| 产品系列 | Compact |
| 产品类型 | 接触器 |
| 产品短名 | LC1E |
| 接触器应用领域 | 应用于功率因数大于等于0.95的交流负载中 |
| 应用于无感或微感负载、电阻炉 | |
| 使用类别 | AC-3 |
| AC-1 | |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 50/60 Hz |
| 额定工作电流 [Ie] | 120 A 55 °C) 在…上 <= 440 V AC AC-3 适用 电源回路 |
| 150 A 40 °C) 在…上 <= 440 V AC AC-1 适用 电源回路 | |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| 补充信息 | |
| 电动机功率 (kW) | 37 kW 在…上 220/230 V AC 50/60 Hz (AC-3) |
| 55 kW 在…上 380/400 V AC 50/60 Hz (AC-3) | |
| 59 kW 在…上 415/440 V AC 50/60 Hz (AC-3) | |
| 75 kW 在…上 500 V AC 50/60 Hz (AC-3) | |
| 80 kW 在…上 660/690 V AC 50/60 Hz (AC-3) | |
| 回路触点类型 | 3 NO |
| 约定发热电流 [Ith] | 150 A 在…上 <40 °C 适用 电源回路 |
| 额定接通能力 [Irms] | 140 A AC 适用 辅助触点 符合 IEC 60947-5-1 |
| 1200 A 在…上 440 V AC 适用 电源回路 符合 IEC 60947-4-1 | |
| 额定分断能力 | 960 A 在…上 440 V 适用 电源回路 符合 IEC 60947 |
| 额定短时耐受电流 [Icw] | 1100 A 在…上 <40 °C - 10 s 适用 电源回路 |
| 与继电器配合使用的熔丝 | 250 A gG 在…上 <= 690 V 配合 1 型 适用 控制回路 符合 IEC 60947-5-1 |
| 10 A gG 在…上 <= 690 V 配合 1 型 适用 电源回路 | |
| 平均阻抗 | 0.6 mΩ - Ith 150 A 50 Hz 适用 电源回路 |
| 每极功耗 | 8.6 W AC-3 |
| 14 W AC-1 | |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-4-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 8 kV 线圈未连接到电源电路 符合 IEC 60947 |
| 机械寿命 | 400000 次 |
| 电气寿命 | 800000 次 AC-3 |
| 250000 次 AC-1 | |
| 控制回路特性 | AC 在…上 50 Hz 标准 |
| 控制电压限额 | 0.85...1.1 Uc 55 °C 运行 50 Hz |
| 0.35...0.55 Uc 55 °C 释放 50 Hz | |
| (~50Hz吸合)功耗 (VA) | 300 VA 50 Hz 0.8 20 °C) |
| (~50Hz保持)功耗 (VA) | 22 VA 50 Hz 0.3 20 °C) |
| 热消散 | 3…8 W 适用 控制回路 |
| 动作时间 | 20...50 ms 关闭 |
| 6...20 ms 在开口处 | |
| 最大操作频率 | 1200 次/小时 在…上 <55 °C |
| 接线能力 | 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 带篐线端子 |
| 电源回路: 螺栓紧固 1 10…120 mm² 电缆选型: 软线 带篐线端子 | |
| 电源回路: 螺栓紧固 2 20…170 mm² 电缆选型: 软线 带篐线端子 | |
| 电源回路: 螺栓紧固 1 10…120 mm² 电缆选型: 硬线 不带篐线端子 | |
| 电源回路: 螺栓紧固 2 20…170 mm² 电缆选型: 硬线 不带篐线端子 | |
| 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 不带篐线端子 | |
| 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 不带篐线端子 | |
| 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 软线 带篐线端子 | |
| 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆选型: 硬线 不带篐线端子 | |
| 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 硬线 不带篐线端子 | |
| 紧固扭矩 | 控制回路: 1.2 N.m |
| 电源回路: 12 N.m | |
| 辅助触点类型 | 1 NO + 1 NC |
| 最小开关电压 | 17 V 适用 控制回路 |
| 最小开关电流 [Imin] | 5 mA 适用 控制回路 |
| 绝缘电阻 | > 10 MΩ 适用 控制回路 |
| 不重迭时间 | 1.5 ms 得电 确保NC和NO触电之间 |
| 1.5 ms 失电 确保NC和NO触电之间 | |
| 安装方式 | DIN 导轨安装 |
| 底板安装 | |
| 环境 | |
| 标准 | GB 14048.4 |
| IEC 60947-4-1 | |
| 产品认证 | CCC |
| IP 保护等级 | IP20 符合 screwed |
| 防护措施 | TH （污染等级 3) 符合 IEC 60068 |
| 周围空气温度 | -20…70 °C （Uc下允许） |
| 5…55 °C 运行 | |
| -60…80 °C 存储 | |
| 工作海拔 | 3000 m 无 |
| 耐火及耐异常高温能力 | 850 °C 符合 IEC 60695-2-1 |
| 抗冲击、震动性能 | 抗震性能 触头打开 (1.5 gn (5...300 Hz)) |
| 抗震性能 触头闭合状态 (3 gn (5...300 Hz)) | |
| 抗冲击性能 触头打开 (6 gn (11ms)) | |
| 抗冲击性能 触头闭合状态 (7 gn (11ms)) | |
| 高度 | 158 mm |
| 宽度 | 120 mm |
| 深度 | 132 mm |
| 净重 | 2.3 kg |

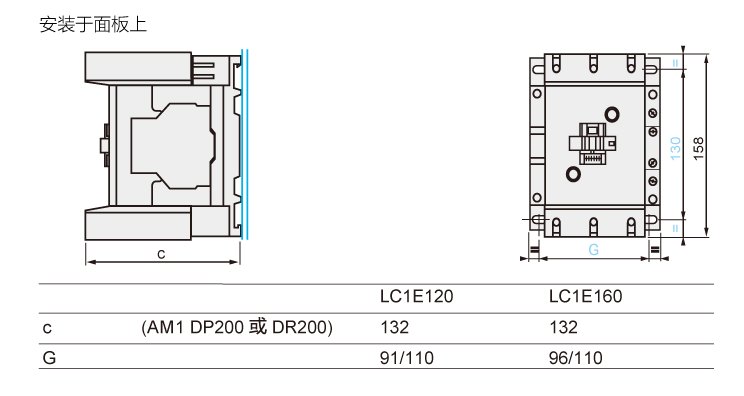

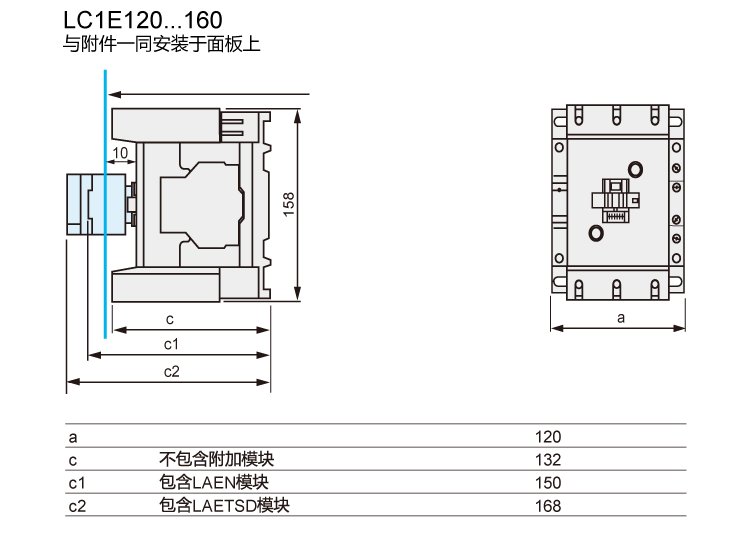

尺寸图：
