低成本子基板，16个输入或输出通道，螺钉接线，PLC连接电缆长度1m
产品概述：
Telefast替代了传统的螺钉端子块，用于将高密度I/O模块快速连接到执行部件。它可以为各类信号提供保护、分布式、可视化和灵活适配的方案。我们的客户能够节省空间和时间，减少接线错误，并降低安装成本。
产品特性：
简单的特性和功能列表
● 功能特性
选择最常用且合适的Telefast基板，用于将I/O模块（离散量、模拟量和计数器）快速连接到传感器或执行器
端子块的替代品，可远程安装，并部分消除单线连接。
提供继电器和连接功能，包含或不含电源分配，以减少接线时间，消除出错风险
● 功能
为PLC的I/O模块适配电流/电压信号
分配信号、公共端（24或0V）和接地，用于连接1/2/3线制信号
通道隔离、保护和LED诊断
各种继电器触点组合，1个常开触点、1个转换触点、2个转换触点
预接线机柜
易于布线，适用于PLC高密度I/O模块
产品详情
| 主要信息 | |
| 产品系列 | Modicon ABE7 |
| 产品类型 | 无源离散量I/O接线基座 |
| 底座型号 | 低成本接线基座 |
| 额定电源电压 [Us] | 19...30 V 符合 IEC 61131-2 |
| 通道数量 | 16 |
| 每通道接线端子数量 | 1 |
| 接线能力 | 螺钉类型终端, 1 x 0.09...1 x 1.5 mm² (AWG 28 AWG 16…) 软线 带篐线端子 |
| 螺钉类型终端, 1 x 0.14...1 x 2.5 mm² (AWG 26 AWG 12…) 硬线 | |
| 螺钉类型终端, 1 x 0.14...1 x 2.5 mm² (AWG 26 AWG 14…) 软线 不带篐线端子 | |
| 螺钉类型终端, 2 x 0.09...2 x 0.75 mm² (AWG 28 AWG 20…) 软线 带篐线端子 | |
| 螺钉类型终端, 2 x 0.2...2 x 2.5 mm² (AWG 24...AWG 14) 硬线 | |
| 补充信息 | |
| supply voltage type | 直流 |
| 导轨排数（水平） | 2 |
| 产品适用范围 | Modicon TSX Micro PLC |
| Modicon Premium PLC | |
| LED状态 | LED (绿色) 通电 |
| LED (琥珀色) APP1 | |
| 短路保护 | 2 A 内部熔断器, 5 x 20 mm, 速熔 (PLC 端) |
| 固定模式 | 通过夹子 (35 mm DIN 导轨) |
| 通过螺钉固定 (带固定套件的定型底板) | |
| Maximum supply current | 1.8 A |
| 每通道电流 | 0.5 A |
| Maximum current per output common | 1.8 A |
| 电源保险丝电压降 | 0.3 V |
| 额定绝缘电压 [Ui] | 2000 V 接线端/安装导轨 |
| 安装目录 | II 符合 IEC 60664-1 |
| 紧固扭矩 | 0.6 N.m 和 一字 Ø 3.5 螺丝刀 |
| 净重 | 0.33 kg |
| 环境 | |
| 产品认证 | GL |
| DNV | |
| UL | |
| CSA | |
| EAC | |
| IP 保护等级 | IP2X 符合 screwed |
| 白炽灯丝电阻 | 750 °C, 消逝时间 <30 s 符合 IEC 60695-2-11 |
| 抗冲击 | 15 gn 适用 11 ms 符合 IEC 60068-2-27 |
| 抗振动 | 2 gn (f= 10…150 Hz) 符合 IEC 60068-2-6 |
| 抗静电放电 | 4 kV (触点) 级别 3 符合 IEC 61000-4-2 |
| 8 kV (空气) 级别 3 符合 IEC 61000-4-2 | |
| 抗辐射电磁干扰 | 10 V/m (26000000…1000000000 Hz) 符合 IEC 61000-4-3 级别 3 |
| 抗瞬时脉冲能力 | 2 kV 级别 3 符合 IEC 61000-4-4 |
| 环境温度 | -5…60 °C 符合 IEC 61131-2 |
| 存储环境温度 | -40…80 °C 符合 IEC 61131-2 |
| 污染等级 | 2 符合 IEC 60664-1 |

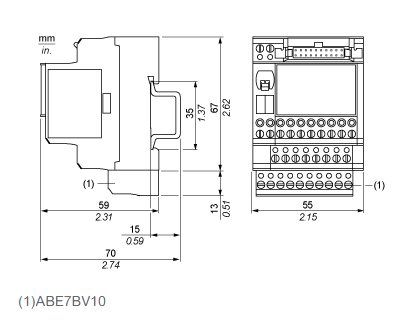

尺寸图：
