M340 高性能CPU，内置USB口，Modbus口，以太网TCP/IP
产品概述：
Modicon M340可编程自动化控制器(PAC)不止是一个PLC，其集成各种强劲功能和创新技术于一身，可以满足工业过程控制和各种苛刻自动化应用的需求。
Modicon M340可独立使用，也可以完美搭配Modicon M580系统使用，从而提高您的工业过程控制、基础设施或机器设备的性能、质量和效率。Modicon 340控制器使用Modicon X80 I/O 模块平台，以及EcoStruxure Control Expert软件（ 原Unity Pro）进行编程和配置。
产品特性：
● 内置现场总线和/或以太网通讯设计
● 内置SD卡可用于应用程序恢复或固件升级
● 利用可扩展的拓扑轻松设计您的应用程序方案
● Modicon M340设计符合自动化标准
● 与Modicon系列产品共享通用的X80模块
产品详情
| 主要信息 | |
| 产品系列 | Modicon M340 自动化平台 |
| 产品类型 | 处理器模块 |
| 概念 | Transparent Ready |
| CANopen | |
| 机架数量 | 4 |
| 槽位数 | 11 |
| 离散量 I/O 处理器数量 | 1024 I/O 多机架配置 |
| 704 I/O 单机架配置 | |
| 模拟量 I/O 处理器容量 | 256 I/O 多机架配置 |
| 66 I/O 单机架配置 | |
| 特殊应用通道数量 | 36 |
| 监控 | 诊断计数器 串口Modbus |
| 事件计数器 串口Modbus | |
| 补充信息 | |
| 控制通道 | 可编程回路 |
| 集成连接类型 | 非隔离的串行链接 RJ45 特性模式, 传输模式: 基带异步, RS232C, 传输模式: 2 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 全双工 |
| 非隔离的串行链接 RJ45 特性模式, 传输模式: 基带异步, RS485, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 | |
| 非隔离的串行链接 RJ45, 主/从 串口Modbus, RTU/ASCII, 传输模式: 基带异步, RS232C, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 | |
| 非隔离的串行链接 RJ45, 主/从 串口Modbus, RTU/ASCII, 传输模式: 基带异步, RS485, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 | |
| USB 端口 在…上 12 Mbit/s | |
| Ethernet TCP/IP RJ45, 传输模式: 1 根双绞线 在…上 10/100 Mbit/s | |
| 通讯模块处理器 | 2 以太网通讯模块 |
| 4 ASI模块 | |
| embedded communication service | 带宽管理, Ethernet TCP/IP |
| 数据编辑器, Ethernet TCP/IP | |
| Modbus TCP 消息发送, Ethernet TCP/IP | |
| 支架观察器, Ethernet TCP/IP | |
| SNMP 网络管理员, Ethernet TCP/IP | |
| 以太网端口 | 10BASE-T/100BASE-TX |
| 每段的设备数 | 0…32 (特性模式) |
| 0…32 (串口Modbus) | |
| 设备数量 | 2 点至点 特性模式 |
| 2 点至点 串口Modbus | |
| 总线长度 | 0…10 m 非绝缘的串行链接 特性模式 段 |
| 0…10 m 非绝缘的串行链接 串口Modbus 段 | |
| 0…1000 m 绝缘的串行链接 特性模式 段 | |
| 0…1000 m 绝缘的串行链接 串口Modbus 段 | |
| 0…15 m 特性模式 点至点 | |
| 0…15 m 串口Modbus 点至点 | |
| Maximum tap links length | <15 m 非绝缘的串行链接 特性模式 段 |
| <15 m 非绝缘的串行链接 串口Modbus 段 | |
| <40 m 绝缘的串行链接 特性模式 段 | |
| <40 m 绝缘的串行链接 串口Modbus 段 | |
| 地址数 | 0…248 适用 特性模式 |
| 0…248 适用 串口Modbus | |
| 请求 | 1 K 数据字节/请求 特性模式 |
| 每个 RTU 请求 252 个数据字节 串口Modbus | |
| 每个 ASCII 请求 504 个数据字节 串口Modbus | |
| 控制参数 | 每个帧（RTU）一个 CRC 串口Modbus |
| 每个帧（ASCII）一个 LRC 特性模式 | |
| 每个帧（ASCII）一个 LRC 串口Modbus | |
| 内存说明 | 提供内存卡 (BMXRMS008MP) 程序、常数、符号与数据的备份 |
| 内部 RAM 4096 Kb | |
| 内部 RAM 256 kB 数据 | |
| 内部 RAM 3584 kB 程序常量与符号 | |
| 提供内存卡 (BMXRMS008MP) 激活标准的 Web 服务器，B10级 | |
| 最大目标区尺寸 | 256 kB 非定位内部数据 |
| 32634 %Mi 确定内部位 | |
| 目标区域的默认尺寸 | 1024 %MWi 内部字 确定内部数据 |
| 256 %KWi 固定字 确定内部数据 | |
| 512 %Mi 确定内部位 | |
| 应用程序结构 | 1 个循环/周期主任务 |
| 1个周期快速任务 | |
| 无辅助任务 | |
| 64 个事件任务 | |
| _ | 0.12 µs _ |
| 0.17 µs 双长的字 | |
| 0.25 µs 单长的字 | |
| 1.16 µs _ | |
| 每毫秒指令数 | 6.4 Kinst/ms 65 % 布尔 + 35 % 定点运算 |
| 8.1 Kinst/ms 100 % 布尔 | |
| 系统开销 | 0.13 ms 适用 快速任务 |
| 0.7 ms 适用 主任务 | |
| 电流消耗 | 95 mA 在…上 24 V 直流 |
| 供电电源 | 通过机架的内部电源 |
| 标识 | CE |
| LED状态 | LED (绿色) 以太网激活 (ETH ACT) |
| LED (绿色) 处理器运行 (RUN) | |
| LED (绿色) 以太网网络状态 (ETH STS) | |
| LED (红色) 数据速率 (ETH 100) | |
| LED (红色) I/O 模块故障 (I/O) | |
| LED (红色) 内存卡故障 (CARD ERR) | |
| LED (红色) 处理器或系统故障 (ERR) | |
| LED (黄色) Modbus 上的活动 (SER COM) | |
| 净重 | 0.205 kg |
| 环境 | |
| 运行温度 | 0…60 °C |
| 相对湿度 | 10…95 % 无冷凝 |
| IP 等级 | IP20 |
| 保护处理 | TC |
| 符合指令 | 2014/35/EU - low voltage directive |
| 2014/30/EU - electromagnetic compatibility | |
| 产品认证 | CE |
| UL | |
| CSA | |
| RCM | |
| EAC | |
| 商船 | |
| 标准 | EN 61131-2 |
| EN/IEC 61010-2-201 | |
| UL 61010-2-201 | |
| CSA C22.2 No 61010-2-201 | |
| IACS E10 | |
| EN/IEC 61000-6-5, interface type 1 and type 2 | |
| EN/IEC 61850-3, location G | |
| 环境特征 | 危险区域 1类2级 |

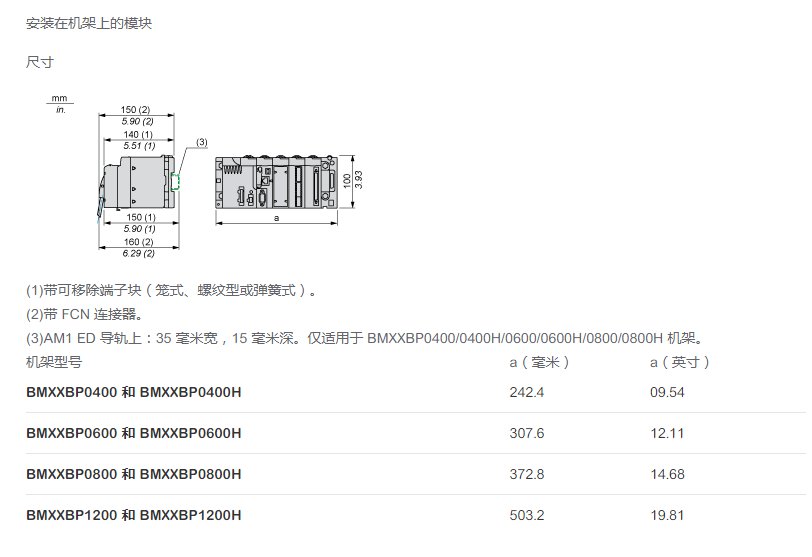

尺寸图：
