模块型开关电源 24V 0.4A

产品概述：

Modicon开关电源产品旨在为自动化系统设备控制电路提供所需的DC电压。Modicon工业电源是稳压开关电源，有3种类型：ABLM模块型、ABLS优化型、ABLU3和ABL8RP/WP通用型。

产品特性：

● 可持续

长使用寿命和MTBF，保护涂层，工作温度高可达+70°C

● 节约成本

紧凑型机壳，NEC 2类

● 安全

过压和欠压保护、危险位置认证

● 易于使用

接线方便、多个端子、多种安装方式、宽输入电压范围


产品详情

主要信息
产品系列Modicon Power Supply
产品类型电源
电源类型调节开关模式
Variant optionModular
机柜材料塑料
Nominal input voltage100...240 V 交流 单相
100...240 V 交流 相线到相线
额定功率 [W]10 W
输出电压24 V DC
电源输出电流0.42 A
补充信息
输入电压限制90...264 V AC
Nominal network frequency50…60 Hz
Network system compatibilityTN
TT
IT
Maximum leakage current0.25 mA 240 V AC
输入保护类型集成熔丝（不可换） 1 A
External protection (recommended) 20 A Curve B
External protection (recommended) 20 A Curve C
External protection (recommended) 2 A Curve B
External protection (recommended) 2 A Curve C
最大涌流15 A 在…上 115 V
30 A 在…上 230 V
宽度（步进18mm）0.52 at 115 V AC
0.40 at 230V AC AC
功率80 % 在…上 115 V 交流
80 % 在…上 230 V 交流
功耗W2.5 W
电流消耗< 0.3 A 115 V AC
< 0.2 A 230V AC AC
Turn-on time< 2 s
保持时间> 10 ms 115 V AC
> 60 ms 230 V AC
Startup with capacitive loads3000 µF
残波< 100 mV
平均故障时间5000000 小时 at 25 °C, 全负荷
1000000 小时 at 55 °C, 80 % load
输出保护类型防过载与短路, optical power : 自动重置
Against over temperature, optical power : 手动或自动复位
防过压, optical power : 手动或自动复位
接线能力螺钉连接: 0.5...1.5 mm², (AWG 20...AWG 16) without wire end ferrule 适用 输入/输出 (通道)
螺钉连接: 0.5...1 mm², (AWG 20...AWG 18) 线段箍 适用 输入/输出 (通道)
line and load regulation< 0.5 % network in line
< 1 % network 0 to 100 % load
LED状态LED (绿色) 输出电压
深度55.6 mm
高度91 mm
宽度18 mm
净重0.099 kg
输出耦合串行
安装方式顶帽类型TH35-15 导轨安装 符合 IEC 60715
顶帽类型 TH35-7.5 导轨安装 符合 IEC 60715
Double-profile DIN 导轨安装
面板安装
电源SELV 符合 EN/IEC 60950-1
SELV 符合 EN/IEC 60204-1
SELV 符合 IEC 60364-4-41
绝缘性能3000 V AC 输入/输出 (通道)
Service life10 年
过电压类别II
环境
符合标准EN 62368-1
EN/IEC 61010-1
EN 61010-2-201
EN/IEC 61204-3
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2
EN 61000-3-3
UL 62368-1
UL 61010-1
UL 61010-2-201
CSA C22.2 No 62368-1
CSA C22.2 No 61010-1
CSA C22.2 No 61010-2-201
EN/IEC 62368-1
产品认证CE
CUL listed
CUL 认证
RCM
CB Scheme
EAC
KC
NEC: 2级
工作海拔< 2000 m overvoltage category III
2000 m...5000 m overvoltage category II
抗冲击150 m/s² 适用 11 ms
IP 保护等级IP20
ambient air temperature for operation-25…55 °C 无电流降额 mounting position A < 2000 m
55…70 °C with current derating of 2.67 % per °C mounting position A < 2000 m
电击保护级别Class II without PE connection
污染等级2
抗振动3 mm (f= 2…9 Hz) 符合 IEC 60721-3-3
10 m/s² (f= 9…200 Hz) 符合 IEC 60721-3-3
抗电磁干扰性能Immunity to electrostatic discharge - test level: 8 kV (接触放电) conforming to EN/IEC 61000-4-2
Immunity to electrostatic discharge - test level: 15 kV (空气放电) conforming to EN/IEC 61000-4-2
电磁场抑制测试 - test level: 15 V/m (80 MHz...2 GHz) conforming to EN/IEC 61000-4-3
电磁场抑制测试 - test level: 5 V/m (2...2.7 GHz) conforming to EN/IEC 61000-4-3
电磁场抑制测试 - test level: 5 V/m (2.7...6 GHz) conforming to EN/IEC 61000-4-3
免于快速瞬变 - test level: 4 kV (输入-输出) conforming to EN/IEC 61000-4-4
浪涌放电抗干扰 - test level: 4 kV (电源和接地之间) conforming to EN/IEC 61000-4-5
浪涌放电抗干扰 - test level: 3 kV (L/L) conforming to EN/IEC 61000-4-5
免于传导干扰 - test level: 15 V (0.15...80 MHz) conforming to EN/IEC 61000-4-6
免于磁场 - test level: 30 A/m (50...60 Hz) conforming to EN/IEC 61000-4-8
抗电压下降 - test level: 100 % (1 cycle) conforming to EN/IEC 61000-4-11
抗电压下降 - test level: 60 % (10 周期) conforming to EN/IEC 61000-4-11
抗电压下降 - test level: 30 % (25 cycles) conforming to EN/IEC 61000-4-11
干扰场辐射 conforming to EN 55016-2-3
谐波发射 conforming to EN 61000-3-2
conforming to EN 55016-1-2
conforming to EN 55016-2-1
电磁辐射传导发射 符合 EN 61000-6-3
辐射发射 符合 EN 61000-6-4

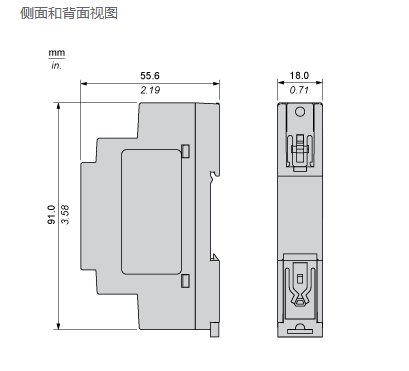

尺寸图：
